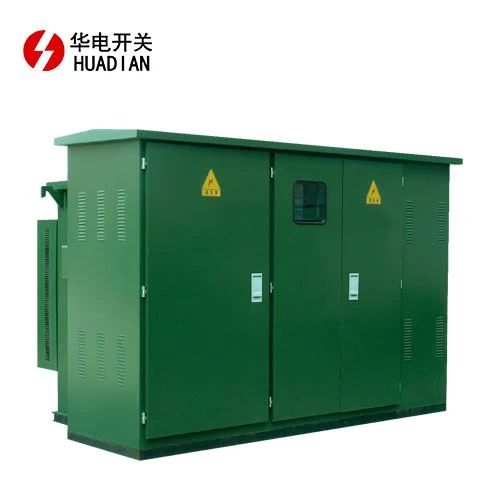

YB6 محطة فرعية ذكية شاملة

ملخص:

محطة المحولات الفرعية الذكية المتكاملة (YB6 محطة فرعية شاملة ذكية) هي محطة فرعية صندوقية أمريكية من النوع الوطني تم تطويرها بواسطة شركة HUADIAN ELECTRIC.

باعتبارها وحدة إمداد طاقة مهمة في شبكة توزيع الكابلات، فهي منتج جاهز مدمج للتحكم في الجهد العالي والحماية وتحويل الطاقة وتوزيع الطاقة، والذي يستخدم على نطاق واسع في شبكة التوزيع الحضرية والريفية.

يتم وضع مفتاح الحمل ذو الجهد العالي ومنصهر الجهد العالي في زيت المحولات، لذلك هذا المنتج لديه شكلين هيكليين لصندوق واحد وصندوق مقسم مع جسم المحول. صندوق الزيت ذو هيكل مغلق بالكامل مع مؤشر درجة حرارة الزيت، ومقياس مستوى الزيت، ومقياس الضغط، وصمام تخفيف الضغط، وصمام تصريف الزيت لمراقبة حالة تشغيل المحول.

يحتوي هذا النوع من المحطات الفرعية الشاملة الذكية على ثلاثة أنواع من أوضاع إمداد الطاقة: نوع الشبكة الحلقية ونوع المحطة الطرفية ونوع الطاقة.

من أجل جعل المحطة الفرعية الشاملة الذكية YB6 تلبي المتطلبات الفعلية لشبكة الطاقة في الصين بشكل أفضل، تقوم شركة HUADIAN بترويج الصمامات الجافة من النوع الجاف، ولا يكون لصهر سلك المصهر أي تأثير على أداء زيت المحولات.

وفقاً للدرجة المعقدة من متطلبات الجهد المنخفض الصادرة، فإن هذا المنتج لديه ثلاثة أنواع من العلبة - النوع القياسي، النوع المعزز والنوع المتكامل، ونتيجة لذلك، فإن العملاء ووكلاء التصميم لديهم المزيد من الخيارات.

السمات الهيكلية:

الهيكل الإطاري للمحطة الفرعية الذكية الشاملة YB6 مصنوع من فولاذ القناة وفولاذ الزاوية بقوة ميكانيكية أعلى. العلبة مصنوعة من لوحة سبائك الألومنيوم مع سطح أملس، مخطط جميل وأداء أفضل ضد التآكل، قاعدة جسم الصندوق أعلى بمقدار 300 ~ 600 مم من الأرض.

جميع أبواب حاوية المحطة الفرعية الشاملة الذكية YB6 مفتوحة للخارج، وزاوية الفتح أكبر من 90 درجة ومجهزة بجهاز تحديد الموقع، والمقابض، والباب السري، بالإضافة إلى الأقفال المدمجة التي تتمتع بوظائف الحماية من المطر ‎وحماية ضد الانسداد والصدأ.

إن أجسام المحطات الفرعية الشاملة الذكية YB6 هي ذات هيكل مقاوم للسرقة مغلق بالكامل. لضمان التشغيل تحت درجة حرارة الهواء المحيط العادية، لا يمكن أن تتجاوز درجة حرارة جميع المعدات الكهربائية الحد الأقصى لدرجة الحرارة المسموح بها، كما أن جسم الصندوق مزود بفتحات تهوية طبيعية كافية وإجراءات عزل حراري.

تم تصميم جسم المحطة الفرعية للمحطة الفرعية الجاهزة بموصل تأريض خاص، حيث يوجد أكثر من محطتي توصيل ثابتتين متصلتين بشبكة التأريض والتي توجد عليها علامات تأريض واضحة.

شروط الاستخدام العادي:

1. درجة الحرارة المحيطة: الحد الأقصى +40 درجة، الحد الأدنى -30 درجة؛

2. الارتفاع: أقل من أو يساوي 1000 متر؛

3.سرعة الرياح: About34m/s (أقل من أو يساوي 700Pa)؛

4. الرطوبة: متوسط ​​الرطوبة النسبية اليومية أقل من أو يساوي 95%؛ متوسط ​​الرطوبة النسبية الشهرية أقل من أو يساوي 90%؛

5.السقف المهتز: مستوى التسارع أقل من أو يساوي 0.4m/s؛ التسارع العمودي أقل من أو يساوي 0.15 م/ث؛

6. تدرج موضع التثبيت: أقل من أو يساوي 3 درجات؛

7.بيئة التركيب: لم يكن الهواء المحيط ملوثًا بشكل واضح بالغازات المسببة للتآكل أو القابلة للاشتعال، ولا يوجد شعور قوي بالصدمة.

8. يرجى التفاوض مع الشركة عندما يكون المنتج الذي تم شراؤه خارج الشروط المنصوص عليها أعلاه.

المعلمات التقنية الرئيسية لقواطع الدائرة:

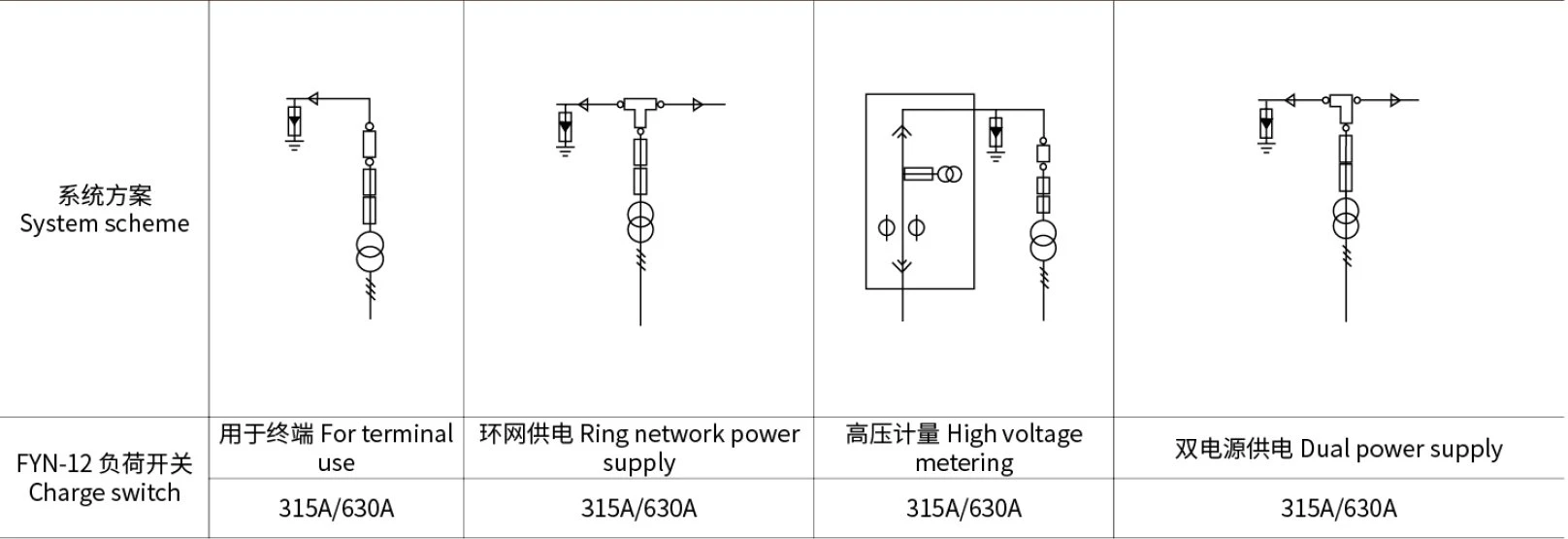

الدائرة الرئيسية:

(الوحدة: مم)
