KYN61-40.5 مجموعة المفاتيح الكهربائية المصفحة والمعزولة بالهواء

ملخص:

KYN 61-40. مجموعة المفاتيح الكهربائية القابلة للسحب ذات التيار المتردد والمغطاة بالمعدن والمغطاة بالمعدن (المشار إليها فيما يلي باسم مجموعة المفاتيح الكهربائية) عبارة عن مجموعة داخلية كاملة من وحدة توزيع الطاقة ذات ثلاث مراحل AC 50 هرتز والجهد المقدر 40.SkV .

يتم استخدام مجموعة المفاتيح الكهربائية المعزولة بالهواء المدرعة KYN61-40.5 لاستقبال وتوزيع الطاقة الكهربائية في محطات توليد الطاقة ومحطات المحولات الفرعية ومؤسسات التعدين والمؤسسات الصناعية وما إلى ذلك، فهي تتحكم في الدوائر وتحميها وتكتشفها، كما أنها قابلة للتطبيق إلى مواقع التشغيل المتكررة.

تتوافق مجموعة المفاتيح الكهربائية هذه مع GB/Tll022-1999، وGB3906-1991، وDL404-1997، وما إلى ذلك.

هيكل وميزة:

1. هيكل الخزانة من نوع التجميع، قاطع الدائرة يعتمد هيكل عربة اليد من النوع الأرضي؛

2. مُجهز بقاطع دائرة مفرغ معزول مركب جديد تمامًا، ويتميز بقابلية تبادل جيدة، وسهل التغيير؛

3. تم تركيب إطار عربة اليد بآلية دفع صامولة لولبية الرصاص، وهو قادر على تحريك عربة اليد بسهولة، ومنع تلف آلية الدفع الناتجة عن سوء التشغيل؛

4. يمكن تنفيذ جميع العمليات عند إغلاق باب الخزانة.

5. التشابك بين المفتاح الرئيسي، وعربة اليد ومجموعة المفاتيح الكهربائية يعتمد وضع القفل الميكانيكي الإلزامي، مما يلبي وظيفة "المنع الخمسة"؛

6. غرفة الكابلات كبيرة بما يكفي، يمكنها توصيل كابلات متعددة؛

7. يتم استخدام مفتاح التأريض السريع للتأريض وقصر الدائرة الكهربائية.

8. درجة حماية العلبة هي IP3X، وهي IP2X عند فتح باب غرفة عربة اليد.

شروط الاستخدام العادي:

1. درجة الحرارة المحيطة: -10 درجة -+40 درجة، يجب ألا تتجاوز القيمة المتوسطة المقاسة خلال 24 ساعة 35 درجة.

2. الارتفاع: لا يتجاوز 1000 متر؛

3. الرطوبة النسبية: المتوسط ​​اليومي لا يزيد عن 95%، المتوسط ​​الشهري لا يزيد عن 90%.

4. الشدة الزلزالية: لا تتجاوز Ms8؛

5. ضغط البخار: المتوسط ​​اليومي لا يزيد عن 2.2 كيلو باسكال، المتوسط ​​الشهري لا يزيد عن 1.8 كيلو باسكال.

6. البيئة المحيطة: يجب أن يكون موقع التركيب خاليًا من الحرائق أو خطر الانفجار أو التلوث الخطير أو التآكل الكيميائي أو الاهتزاز الشديد.

المعلمات التقنية الرئيسية لقواطع الدائرة:

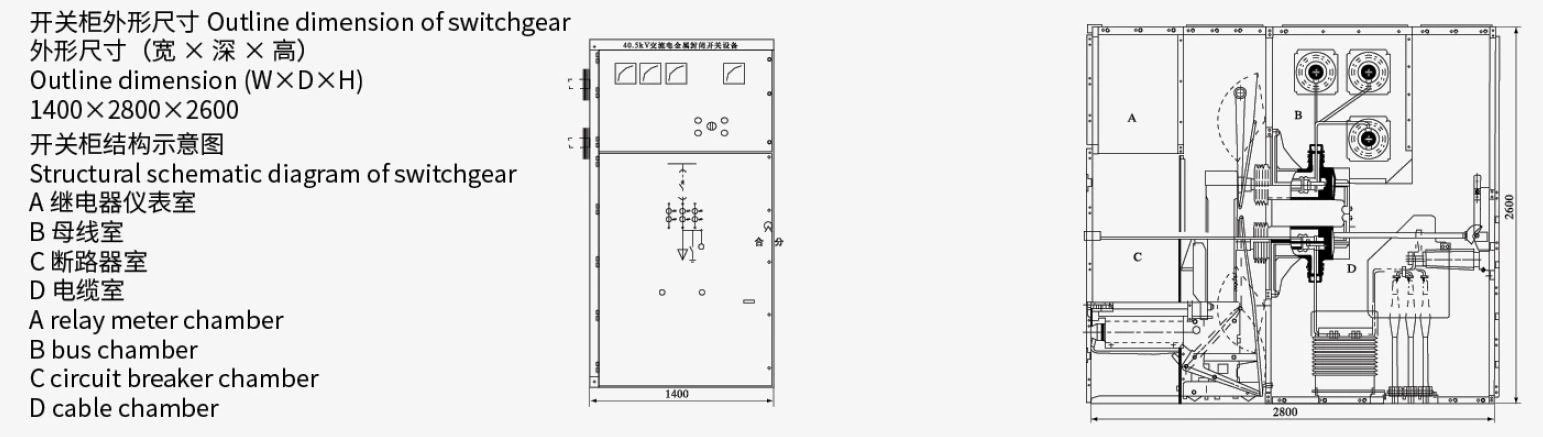

مخطط المنتج وأبعاد التثبيت:
