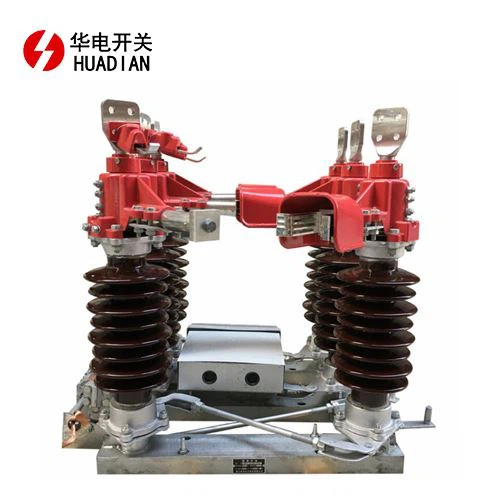

40.5 ~ 145KV GW4 فصل الجهد العالي في الهواء الطلق
قطع سلسلة GW4 عبارة عن مفصل مزدوج العمود ، وهو نوع من القطب واحد. عند استخدام ثلاثة أعمدة ، يتم توصيل الأعمدة ميكانيكياً مع عمود الحزام ، ويتم استخدام الأعمدة الثلاثة بشكل متزامن. يتكون مفصل سلسلة GW4 من قاعدة ودعم عزل وجزء موصل. يحتوي كل عمود في فصل سلسلة GW4 على عمودين من الخزف ، يتم تثبيته على التوالي على المحامل في كلا طرفي القاعدة ويتصل بهما قضيب متقاطع (يحتوي فصل سلسلة GW4 على عمود خزف واحد فقط في الطرف الآخر من القاعدة) ، ويمكن تدويره أفقيًا. يتم تقسيم السكين الموصل لفصل سلسلة GW4 إلى نصفين ، تم تثبيته في الجزء العلوي من عمودين من الخزف على التوالي للفتح والإغلاق الأفقي. نقطة الاتصال في منتصف عمودين الخزف. تُستخدم آلية التشغيل لتشغيل عمود خزف واحد والموصل لتدوير 91 درجة ، ويتم تدوير عمود الخزف والموصل الآخر 91 درجة من قضيب التوصيل. (عندما يتم تشغيل آلية التشغيل لقطع سلسلة GW4 ، فإن عمود البورسلين والموصل فقط في نهاية واحدة مثبتة على محمل القاعدة تدور 91 درجة والطرف الآخر ثابت) ، بحيث يتم فتح السكين أو إغلاقه في نفس الاتجاه.
الظروف البيئية
• الارتفاع: أقل من أو يساوي 1000-3000 m
• درجة الحرارة المحيطة: لا تزيد عن 40 درجة ، لا تقل عن درجة -30 (لا تقل عن -40 في المناطق الجبلية)
• سرعة الرياح: أقل من أو تساوي 34 متر/ثانية
• شدة الزلزال: أقل من أو تساوي 8 درجات
• تلوث الهواء: مستوى الرابع
• سمك الجليد: أقل من أو يساوي 100 ملم
• يجب أن يكون موقع التثبيت خاليًا من البضائع القابلة للاشتعال والمتفجرة والخطيرة والتآكل الكيميائي والاهتزاز الشديد
• مستوى تلوث العوازل ما بعد: النوع العام هو المستوى ، ونوع مقاوم للتلوث هو مستوى 2.
البيانات الفنية الرئيسية
| يكتب | GW 4-40. 5 | GW 4-72. 5 | GW 4-126 | GW 4-220/245 | |
| الجهد المقنن (كيلو فولت) | 40.5 | 72.5 | 126 | 200/245 | |
| تيار مصنّف (أ) | 630/1250 2000/2500 |
630/1250/2000 2500/4000 |
630/1250 2000/2500 |
1250/2000 2500 |
|
| وقت قصير الصمود الحالي (RMS) كا | 20/31.5/40 | 20/31.5/40 | 20/31.5/40 | 20/31.5/40 | |
| الذروة تحمل التيار (الذروة) كا | 50/80/100/104 | 50/80/100/104 | 50/80/100/104 | 80/100/104/125 | |
| تم تصنيف تواتر الطاقة القصير مع الجهد (RMS) كيلو فولت | لكل | 80 | 140 | 285(230) | 395(460) |
| بين فواصل | 110 | 160 | 210(265) | 460(530) | |
| دافع البرق يقاوم الجهد (الذروة) كيلو فولت | لكل | 185 | 325 | 450(550) | 950(1050) |
| بين فواصل | 215 | 375 | 520(630) | 1050(1200) | |
أبعاد المظهر والتركيب
