"جهات اتصال زهر البرقوق"، و"جهات اتصال ثابتة"، و"أذرع تلامس"هي مكونات هامة للتوصيل الكهربائي في مجموعة المفاتيح الكهربائية ذات الجهد المتوسط والعالي-(مثل قواطع الدائرة الكهربائية، وقواطع التوصيل، وعربات المفاتيح الكهربائية). ويشكلون معًا المسار الحالي ونقاط الاتصال والانفصال.
 |
 |
 |

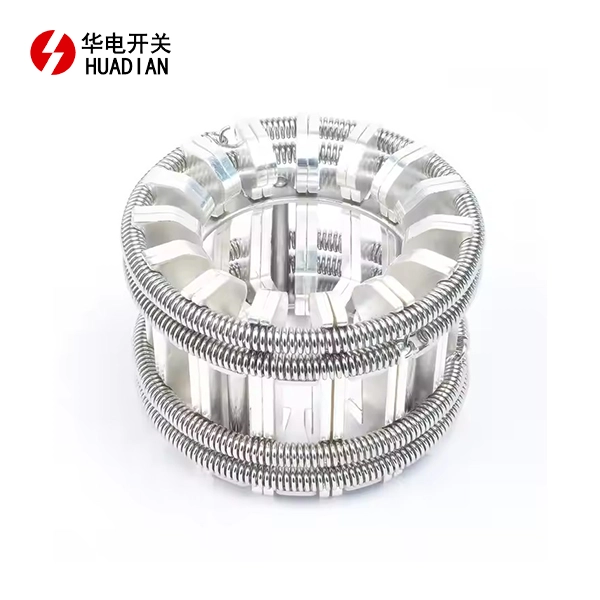

1. جهة اتصال على شكل بتلة-
التعريف والشكل:سُميت بهذا الاسم نظرًا لشكلها-الذي يشبه البتلة، وتتكون عادةً من "بتلات" مستقلة متعددة (أي أصابع ملامسة) مرتبة في حلقة، مع مركز مجوف. وهو نوع من الاتصال المنقولة.
مبدأ العمل:تتميز بتلات التلامس على شكل-البتلة بالمرونة. عندما يتم إدخالها وتزاوجها مع جهة اتصال ثابتة (عادة ما تكون جهة اتصال أسطوانية)، يتم نشر البتلات مفتوحة، وبالاعتماد على ضغطها المرن، تمسك بإحكام بسطح جهة الاتصال الثابتة، وتشكل نقاط اتصال متوازية متعددة.
المزايا الأساسية:
تأثير التنظيف الذاتي-: أثناء الإدخال والإزالة، يؤدي الاحتكاك بين البتلات وسطح الاتصال الثابت إلى إزالة طبقة الأكسيد والأوساخ، مما يحافظ على الاتصال الكهربائي الجيد.
اتصال متعدد-نقاط، تبديد جيد للحرارة: توفر أصابع الاتصال المتعددة مسارات تيار متوازية متعددة، مما يقلل من مقاومة التلامس، مما يؤدي إلى قدرة حمل عالية للتيار وتبديد جيد للحرارة.
الاستقرار الكهروديناميكي: عند مرور تيار دائرة كهربائية -قصيرة، تتسبب القوة الكهروديناميكية الهائلة في تماسك البتلات بشكل أكثر إحكامًا، مما يمنع نقاط التلامس من الانفصال بسبب التنافر الكهربائي، مما يؤدي إلى استقرار عالٍ للغاية.
سهولة التركيب والصيانة: يتم تركيبها عادةً كمكون معياري.
التطبيقات:يستخدم على نطاق واسع في التطبيقات التي تتطلب إدخال وإزالة متكررة أو حيث تكون هناك حاجة إلى موثوقية اتصال عالية للغاية، وغالبًا ما تكون بمثابة نهاية الاتصال المنقولة لمجموعة المفاتيح الكهربائية لقاطع الدائرة.
2. الاتصال الثابت
تعريف:مكون موصل مقترن بجهة اتصال متحركة ويظل ثابتًا أثناء التشغيل.
شكل:عند إقرانها بملامسة التوليب، تكون جهة الاتصال الثابتة عادةً عبارة عن قضيب موصل أسطواني أملس (يُعرف أيضًا باسم "قاعدة الاتصال" أو "حامل الاتصال الثابت").
وظيفة:يوفر واجهة اتصال مستقرة لتلقي إدخال جهة اتصال التوليب. يتم تثبيته عادةً في حجرة قضيب التوصيل أو صندوق الاتصال الثابت الخاص بمجموعة المفاتيح الكهربائية.
متطلبات:يجب أن يكون السطح أملسًا ومسطحًا، وأن يتمتع بموصلية جيدة ومقاومة للتآكل.
3. ذراع الاتصال
تعريف:إنه الجسر الموصل والهيكل الداعم الذي يربط جسم قاطع الدائرة (مثل الطرف المتحرك لقاطع الفراغ) بملامسات الخزامى الخارجية.
بناء:عادة ما يكون عبارة عن قضيب معدني موصل صلب (سبائك النحاس أو الألومنيوم)، مع توصيل أحد طرفيه بالقضيب الموصل المتحرك الداخلي لقاطع الدائرة، والطرف الآخر مزود بمجموعة اتصال الخزامى.
الوظائف:
الدعم الميكانيكي: يدعم جهات اتصال التوليب، ويحرك، بواسطة آلية التشغيل، جهات اتصال التوليب بحركة خطية لإدخالها في جهات الاتصال الثابتة أو سحبها منها.
المسار الموصل: يوصل التيار من داخل قاطع الدائرة إلى نقاط التلامس الخارجية ومن ثم إلى نقاط التلامس الثابتة.
الدور الرئيسي:يحدد طول ذراع التلامس وصلابته ومسار حركته ما إذا كانت جهات اتصال الخزامى يمكن أن تتماشى بدقة وسلاسة مع جهات الاتصال الثابتة وإدخالها فيها، وهو أمر بالغ الأهمية لضمان تشغيل "الأرفف داخل وخارج" مجموعة المفاتيح الكهربائية بشكل سلس.
4.علاقة العمل التعاونية بين المكونات الثلاثة (أخذ قاطع الدائرة الكهربائية -سحب الجهد المتوسط-كمثال)
يمكننا فهم ذلك باستخدام تشبيه بسيط لـ "مقبس الذراع-اليد-":
ذراع الاتصال يشبه "الذراع".
يشبه ملامسة الخزامى "اليد" (يد مرنة ممسكة) مثبتة في نهاية الذراع.
يشبه الاتصال الثابت "المقبس الأسطواني" الموجود على الحائط.
عملية العمل:
عند إغلاق الدائرة، تقوم آلية تشغيل قاطع الدائرة بدفع ذراع الاتصال (الذراع) للأمام. يتم إدخال جهة الاتصال (اليد) التيوليب الموجودة في نهاية الذراع بدقة في جهة الاتصال الثابتة (المقبس) المثبتة على الخزانة. تمسك بتلات زهرة التوليب بقضيب الاتصال الثابت بشكل مرن، مما يشكل مقاومة منخفضة -، ووصلة كهربائية موثوقة للغاية.
عند فتح الدائرة أو أثناء الصيانة، تقوم آلية التشغيل بسحب ذراع التلامس، مما يؤدي إلى سحب جهة الاتصال الخزامى من جهة الاتصال الثابتة، وبالتالي كسر الدائرة.
5.التلخيص والمقارنة
| عناصر | الأسماء البديلة/الأسماء الشائعة | حالة الحركة | الوظائف الرئيسية | مواقع التثبيت النموذجية |
|---|---|---|---|---|
| اتصال زهر البرقوق | الاتصال المتحرك، الاتصال البتلة | متحرك (يتحرك بالذراع الآلي) | يوفر اتصالاً مرنًا وتنظيفًا ذاتيًا-، حيث يعمل كسطح اتصال مباشر. | مثبتة في نهاية ذراع الاتصال |
| الاتصال الثابت | قاعدة اتصال ثابتة، قاعدة موصلة | ثابت (غير منقول) | يوفر سطحًا ثابتًا للتزاوج لاستقبال اتصال التاج. | يتم تثبيته في حجرة قضيب التوصيل أو صندوق الاتصال الخاص بمجموعة المفاتيح الكهربائية |
| ذراع الاتصال | ذراع موصل، سحب قضيب | المنقولة (مدفوعة بآلية) | يدعم ويحرك جهة التاج، ويعمل كجسر للتوصيل الكهربائي ونقل الطاقة | متصل بمخرج الطرف المتحرك لجسم قاطع الدائرة |
باختصار: يعمل ذراع التلامس كمشغل وهيكل داعم، ويحمل "الطرف الذكي" لرأس تلامس الخزامى لإدخاله في جهة الاتصال الثابتة أو الانسحاب منها، وبالتالي إكمال اتصال الدائرة وعزلها. يعد تصميم "رأس الاتصال الخزامى + الاتصال الثابت الأسطواني" أحد التقنيات الأساسية لتحقيق الموثوقية العالية والصيانة-التشغيل المجاني في مجموعة المفاتيح الكهربائية الحديثة ذات الجهد المتوسط-.
