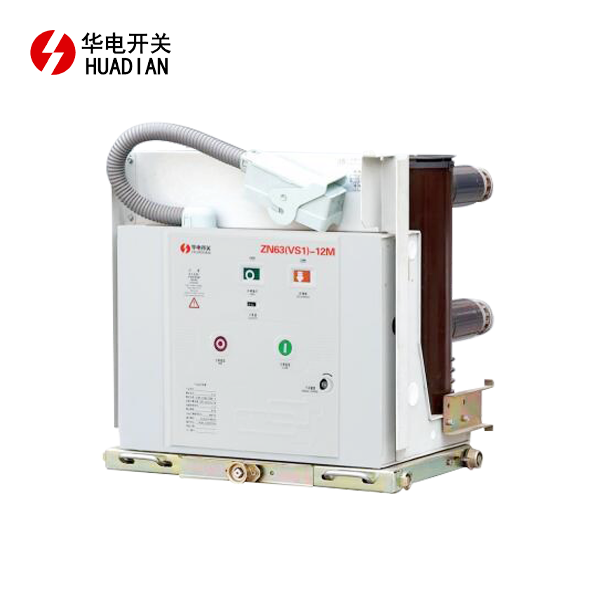

قواطع دائرة فراغ مغناطيسي دائمةالاستفادة من آلية تشغيل مغناطيسية دائمة مع بنية مفتاح التفريغ الانتقائي -. مع جزء واحد متحرك رئيسي واحد ، فإنهم يلغيون الحاجة إلى الحاجة الميكانيكية أو أجهزة القفل. هذا يقلل من مصادر الفشل ، ويعزز الموثوقية ، ويمتد عمر الخدمة ، ويتجاوز عادة 100000 دورة. يتحكم هذا الهيكل أيضًا في مراحل الفتح والإغلاق للتحكم المتزامن ، مما يقلل من تأثير الجهد الزائد والتيار الداخلي على النظام ، مما يقلل من استثمار حماية النظام ، وتوسيع عمر النظام العام.
مبدأ
يشبه مبدأ العمل لآلية تشغيل المغناطيس الدائمة إلى حد ما تلك الخاصة بآلية التشغيل الكهرومغناطيسية. يتكون العمود النشط من مغناطيس دائم ويحيط به ملف كهرومغناطيسي. أثناء التشغيل ، يتم تنشيط الملف لتوليد القوة المغناطيسية ، مما يدفع المغناطيس الدائم ، والذي بدوره يدفع قاطع الدائرة إلى فتحه أو إغلاقه.
يشبه مبدأ العمل لآلية تشغيل المغناطيس الدائمة عمومًا تلك الخاصة بآلية التشغيل الكهرومغناطيسية. يتكون العمود النشط من مغناطيس دائم ويحيط به ملف كهرومغناطيسي.
على وجه التحديد ، عندما يكون الملف غير مؤلف ، يكون في حالة طبيعية. عندما يحتاج قاطع الدائرة إلى فتحه أو إغلاقه ، يتم تغيير قطبية الملف ، ويتم استخدام مبدأ الجذب المغناطيسي أو التنافر لتشغيل قاطع الدائرة. على الرغم من أن هذا التيار ليس صغيرًا ، إلا أن المفتاح يستخدم مكثفًا كبيرًا لتخزين الطاقة ، وتصريف المكثفات لتوفير تيار كبير عند تشغيله. بالمقارنة مع آليات SPRING - ، فإن آليات تشغيل المغناطيس الدائمة لها مزايا أن تكون أصغر في الحجم ولديها عدد أقل من مكونات الإرسال الميكانيكية ، مما يؤدي إلى موثوقية أعلى.
المزايا
INDOOR HIVE - جهد مكبرات الفراغ الدائمة للتفريغ هو جهاز متقدم اكتسب مؤخرًا استخدامًا واسع النطاق في قطاع الجهد المتوسطة - (على سبيل المثال ، 12kV و 40.5kV) ، استبدال قواطع الدائرة التقليدية -. تكمن ميزتها الأساسية في مزيج مثالي من آلية تشغيل المغناطيس الدائمة ومقاطع فراغ.
فيما يلي مزاياها الرئيسية ، مفصلة في العديد من المجالات الرئيسية:
1. المزايا في الموثوقية الهيكلية والميكانيكية
بنية بسيطة للغاية: يتكون الربيع التقليدي - من مئات الأجزاء ، بما في ذلك التروس والكاميرات وقضبان التوصيل والمزالج. يتم تبسيط آلية المغناطيس الدائمة بشكل كبير ، وتتألف في المقام الأول من مغناطيس دائم ، وفلف فتح/إغلاق ، ونواة حديدية متحركة ، مما يقلل من عدد الأجزاء بأكثر من 60 ٪.
الموثوقية الميكانيكية العالية للغاية: مع وجود أجزاء متحركة أقل بكثير ، فإن التآكل الميكانيكي ، والالتصاق ، وتشوه المكون غير موجود تقريبًا. وهذا يمتد بشكل كبير من العمر الميكانيكي ، الذي يتجاوز عادة 100000 دورة ، يتجاوز بكثير دورة 20000 إلى 30،000 من آليات الربيع التقليدية.
معدل الفشل المنخفض: الروابط الميكانيكية المعقدة هي مصدر رئيسي للفشل في قواطع الدوائر التقليدية. تؤدي آلية المغناطيس الدائمة إلى القضاء بشكل أساسي على هذه القضايا ، مما يحسن بشكل كبير موثوقية المعدات الشاملة وتقليل متطلبات الصيانة.
2. مزايا الأداء والتحكم
سرعة الفتح والإغلاق السريعة والمستقرة: إن آلية المغناطيس الدائمة مدفوعة مباشرة بالقوة الكهرومغناطيسية ، مما يؤدي إلى تشغيل سريع والحد الأدنى من الوقت (أي توقيت كل عملية متسقة للغاية). هذا يسهل الانقطاع السريع لتيارات الصدع ويقلل من تأثير الأخطاء على شبكة الطاقة.
Bounce - العملية المجانية: بنية محرك الأقراص المباشرة - تتيح بنية محرك الأقراص السلس والترتد - الفتح والإغلاق المجاني. يكون ترتد التلامس ضئيلًا أثناء الإغلاق ، مما يمنع بشكل فعال تبديل الجهد الزائد ، وحماية عزل المعدات ، وتقليل التآكل الكهربائي على جهات الاتصال.
إمكانية التحكم القوية وسهولة التنفيذ الذكي: يتم تشغيل آلية المغناطيس الدائمة كهربائياً ، مما يجعل من السهل الاندماج مع أجهزة الحماية المستندة إلى الحاسوب الدقيقة -. يمكن التحكم في توقيت الفتح والإغلاق بدقة عن طريق التحكم في التيار على/إيقاف تشغيله في الملف ، ووضع الأساس للمرحلة - تقنية الإغلاق الانتقائي (الإغلاق المتزامن). تتيح هذه التقنية الإغلاق عند الصفر الجهد ، مما يثبط بشكل كبير التيار الداخلي وتبديل الجهد الزائد. إنه مناسب بشكل خاص للتطبيقات مثل بنوك المكثفات والمحولات التي تم تفريغها.
3. مزايا تكاليف الصيانة والتشغيل
الصيانة - مجانًا أو منخفضة - الصيانة: تتطلب آليات الربيع التقليدية تزييتًا منتظمًا ، وفحوصات التعب في الربيع ، وتعديلات المعلمة الميكانيكية. آليات المغناطيس الدائمة هي الصيانة فعليًا - ، مما يقلل بشكل كبير من تكاليف تشغيل وصيانة المستخدمين ومخاطر العمالة اليدوية.
الشرط - ودية المراقبة: الهيكل الميكانيكي البسيط يجعل من السهل تثبيت أجهزة الاستشعار لمراقبة الخصائص مثل السكتة الدماغية والسرعة وتيار الملف ، وتسهيل الشرط - الصيانة المستندة إلى (الصيانة بناءً على حالة المعدات الفعلية).
4. المزايا السلامة والبيئية
زيت - مجاني وخالي من SF6: تستخدم قواطع الدائرة الفراغية فراغًا كوسط القوس الذي يطفئه وعزله ، مما يجعلها صديقة للبيئة بطبيعتها. إلى جانب آلية مغناطيس دائمة ، لا يستخدم قاطع الدائرة بأكمله أي زيت أو غازات الدفيئة SF6 ، مما يجعله صديقًا للبيئة.
مقاومة الحريق والانفجار الممتازة: لا يوفر عدم وجود مواد توليد قابلة للاشتعال العزل - أمانًا محسّنًا.
ملخص ومقارنة (مقارنة مع قواطع الدائرة الفراغية للآلية الربيع التقليدية)
| سمات | قاطع دائرة آلية المغناطيس الدائمة | قاطع دائرة آلية الربيع التقليدية |
|---|---|---|
| التعقيد الهيكلي |
الحد الأدنى من البساطة ، أجزاء قليلة |
معقد ، مع مئات الأجزاء |
| العمر الميكانيكي |
حياة طويلة (أكثر من 100000 دورة) |
قصيرة (20،000-30،000 دورة) |
| مصداقية |
سرعة عالية ، لا تشويش ميكانيكي |
منخفض ، مع العديد من نقاط الفشل |
| خصائص التشغيل |
سريع ومستقر ، تشتت منخفض |
تتأثر بخصائص الربيع ، مع التشتت |
| ارتد إغلاق |
صغير للغاية ، أو حتى لا ترتد |
الارتداد يتطلب السيطرة |
| ذكاء |
سهل التنفيذ ، يدعم المرحلة - الإغلاق الانتقائي |
من الصعب تحقيق السيطرة الدقيقة |
| صيانة |
الصيانة - مجانية/منخفضة - الصيانة |
يتطلب تزييت وضبط منتظم |
| يكلف | قد تكون تكلفة الشراء الأولية أعلى قليلاً ، لكن تكاليف التشغيل والصيانة الإجمالية منخفضة | قد تكون تكلفة الشراء الأولية منخفضة ، لكن تكاليف الصيانة الإجمالية مرتفعة |
سيناريوهات التطبيق
نظرًا لأدائها المتفوق وموثوقيتها ، فإن قواطع دائرة المغناطيس الدائمة في الجهد مناسبة بشكل خاص للتطبيقات التي تتطلب استمرارية وموثوقية عالية الطاقة ، بما في ذلك:
خطوط التغذية لمحطات الطاقة والمحطات الفرعية
أنظمة توزيع الطاقة للمؤسسات الصناعية والتعدين
مراكز البيانات والمستشفيات والمجمعات التجارية الكبيرة
البنية التحتية الحرجة مثل عبور السكك الحديدية والمطارات
التطبيقات التي تتطلب تشغيلًا متكررًا (على سبيل المثال ، أفران ARC وتبديل بنك المكثفات)
باختصار ، تكمن الميزة الأساسية في IDER عالية - جهد مكافآت الدائرة المغناطيسية الدائمة في موثوقيتها العالية للغاية ، و - إمكانات الحياة الطويلة والتحكم الذكي التي تحققت من خلال التبسيط الهيكلي الثوري. على الرغم من أن الاستثمار الأولي قد يكون أعلى قليلاً ، إلا أن تكلفة الصيانة المنخفضة وموثوقية إمدادات الطاقة المرتفعة التي يجلبها طوال دورة حياتها تجعلها خيارًا مثاليًا لشبكات التوزيع الذكية الحديثة.
